એલસીડી મોડ્યુલ મુશ્કેલીનિવારણ: સામાન્ય પ્રદર્શન સમસ્યાઓનું નિદાન કેવી રીતે કરવું અને તેને ઠીક કરવું

આ નિષ્ફળતાઓમાં પેટર્ન હોય છે અને મોટાભાગની 30 મિનિટ કે તેથી ઓછા સમયમાં નિદાન કરી શકાય છે. આ માર્ગદર્શિકા સમસ્યાનિવારણ વાસ્તવમાં કેવી રીતે કાર્ય કરે છે તેના આધારે રચાયેલ છે: તમે સ્ક્રીન પર જે જોઈ શકો છો તેનાથી શરૂ કરીને, પછી કારણ તરફ પાછળની તરફ કામ કરો. શું તમે જાળવશોવ્યાપારી એલસીડી ડિસ્પ્લે સ્ક્રીનરિટેલમાં, સાર્વજનિક કિઓસ્કમાં પેનલ ચલાવો અથવા વિકાસ દરમિયાન એમ્બેડેડ હાર્ડવેરને ડીબગ કરો, નિદાન પ્રક્રિયા સમાન છે.

ઝડપી લક્ષણ સંદર્ભ

તમારા પ્રથમ ફિલ્ટર તરીકે આ કોષ્ટકનો ઉપયોગ કરો. બહુવિધ કારણો સમાન લક્ષણ પેદા કરી શકે છે, તેથી તેને પ્રારંભિક દિશા તરીકે ગણો, અંતિમ જવાબ નહીં.

LCD મોડ્યુલની નિષ્ફળતાઓનું ખરેખર કારણ શું છે?

બેકલાઇટ ડિગ્રેડેશન

એલસીડી મોડ્યુલોમાં બેકલાઇટ એ સૌથી સામાન્ય-કમ્પોનન્ટ નિષ્ફળતા છે. એલઇડી એરે તેમના કાર્યકારી જીવન પર ધીમે ધીમે ઝાંખા પડે છે - ઉત્પાદકો તેની સામે ઉત્પાદનોને લાયક ઠરે છેJEDEC સેમિકન્ડક્ટર વિશ્વસનીયતા પરીક્ષણ ધોરણો, અને રેટ કરેલ જીવનકાળ ગ્રાહક-ગ્રેડ અને ઔદ્યોગિક-ગ્રેડ પેનલ્સ વચ્ચે નોંધપાત્ર રીતે બદલાય છે. હંમેશા તમારા ચોક્કસ મોડ્યુલની ડેટાશીટનો સંદર્ભ લો તમારી ઓપરેટિંગ શરતો હેઠળ તેની રેટ કરેલ સેવા જીવન માટે, સામાન્ય ઉદ્યોગની આકૃતિ નહીં.

ડિગ્રેડેડ બેકલાઇટ સાથેનું ડિસ્પ્લે હજુ પણ વિદ્યુત તપાસો પસાર કરે છે. પેનલ કામ કરી રહી છે - તે સામાન્ય આસપાસના પ્રકાશમાં વાંચી શકાય તેવી છબી બનાવી શકતી નથી. જો સ્ક્રીન ઝાંખા રૂમમાં સ્વીકાર્ય લાગે છે પરંતુ તેજસ્વી ઓફિસ લાઇટિંગ હેઠળ અથવા બહાર લગભગ અદ્રશ્ય બની જાય છે, તો બેકલાઇટ એ પ્રથમ વસ્તુ છે જેનું પરીક્ષણ કરવું.

⚠️ સામાન્ય ભૂલ:બ્રાઇટનેસને મહત્તમ પર દબાણ કરીને ડિમિંગ બેકલાઇટ માટે વળતર. આ એલઇડી વસ્ત્રોને વેગ આપે છે અને પહેલાથી જ-અધોગતિ કરી રહેલા ઘટકના બાકી ઉપયોગી જીવનને ટૂંકાવે છે. શરૂઆતથી જ યોગ્ય બ્રાઇટનેસ હેડરૂમ સાથે હાર્ડવેર પસંદ કરવાથી સમસ્યા સંપૂર્ણપણે ટાળી શકાય છે - જુઓ શું તફાવત છેવ્યાપારી-ગ્રેડ LCD મોડ્યુલોગ્રાહક-ગ્રેડ વિકલ્પોમાંથી.

કનેક્ટર અને કેબલ સમસ્યાઓ

રિબન કેબલ્સ, ઝેબ્રા કનેક્ટર્સ અને સોલ્ડર સાંધા કંપન, થર્મલ સાયકલિંગ અને પુનરાવર્તિત ફ્લેક્સ હેઠળ બગડે છે. નિષ્ફળતા મોડ લગભગ હંમેશા તૂટક તૂટક હોય છે: અમુક દિશાઓ પર ફ્લિકરિંગ, કંપન હેઠળ ડિસ્પ્લે સેગમેન્ટ્સ અથવા સ્ક્રીન જે સ્ટાર્ટઅપ પર કામ કરે છે પરંતુ ઓપરેટિંગ તાપમાને નિષ્ફળ જાય છે. ભાગોનો ઓર્ડર આપતા પહેલા દરેક કનેક્ટરને ફરીથી સેટ કરવાથી શૂન્ય કિંમતે ફીલ્ડની ફરિયાદોનો નોંધપાત્ર હિસ્સો ઉકેલાય છે.

પર્યાવરણીય તણાવ

શીત લિક્વિડ ક્રિસ્ટલ પ્રતિભાવને ધીમું કરે છે; ગરમી પોલરાઇઝર વૃદ્ધત્વ અને એડહેસિવ ડિલેમિનેશનને વેગ આપે છે; ભેજ અંદરથી ઈલેક્ટ્રોડ્સને કોરોડ કરે છે, ગુમ થયેલ ડિસ્પ્લે સેગમેન્ટ્સ ઉત્પન્ન કરે છે જે અઠવાડિયામાં ધીમે ધીમે બગડે છે. હંમેશા સૌથી ખરાબ-કેસ પરિસ્થિતિઓ માટે સ્પષ્ટ કરો, સરેરાશ નહીં. માંગવાળા વાતાવરણમાં અરજીઓ માટે,મેળ ખાતી પર્યાવરણીય રેટિંગ્સ સાથે સંકલિત એલસીડી ડિસ્પ્લે સોલ્યુશન્સજમાવટ પહેલાં મૂલ્યાંકન કરવા યોગ્ય છે, ફીલ્ડ નિષ્ફળતા પછી નહીં.

⚠️ સામાન્ય ભૂલ:પ્રયોગશાળાની સ્થિતિમાં ડિસ્પ્લેનું પરીક્ષણ કરવું અને માની લેવું કે તે મોડ્યુલનો રેટ કરેલ IP વર્ગ અને તાપમાન શ્રેણી વાસ્તવમાં ડિપ્લોયમેન્ટ પર્યાવરણ સાથે મેળ ખાય છે તેની ચકાસણી કર્યા વિના બહાર, ઠંડા વેરહાઉસમાં અથવા ભેજના સ્ત્રોત - પાસે તે જ પ્રદર્શન કરશે.

પાવર સપ્લાયની સમસ્યાઓ અને ડ્રાઇવરની ભૂલો

વોલ્ટેજ સ્પાઇક્સ તાત્કાલિક ડ્રાઇવર આઇસીને નુકસાન પહોંચાડે છે. ડીસી રેલ - પર સપ્લાય રિપલ - AC અવાજ વધુ સૂક્ષ્મ, સંચિત નુકસાનનું કારણ બને છે: રેન્ડમ રીસેટ્સ, ઇમેજ અવાજ અને ટૂંકી LED લાઇફ. તમારા મોડ્યુલની ડેટાશીટને તેના મહત્તમ સ્વીકાર્ય રિપલ વોલ્ટેજ માટે કન્સલ્ટ કરો; ત્યાં કોઈ સાર્વત્રિક થ્રેશોલ્ડ નથી જે તમામ પેનલ પ્રકારો પર લાગુ થાય છે.

ફર્મવેર બગ્સ અને પ્રોટોકોલ મિસમેચ એ એક અલગ કેટેગરી છે જે હાર્ડવેર નિષ્ફળતાની ખાતરીપૂર્વક નકલ કરે છે. બોર્ડ સ્વેપ અથવા સોફ્ટવેર અપડેટ પછી સફેદ સ્ક્રીન અથવા સ્ક્રેમ્બલ્ડ આઉટપુટ ઘણી વાર રૂપરેખાંકન ભૂલ છે, તૂટેલી પેનલ નહીં. જ્યારે આ ભેદ મહત્વ ધરાવે છેએલસીડી અને એલઇડી બાર સ્ક્રીન ફોર્મેટની સરખામણી- વિવિધ તકનીકોમાં વિવિધ પ્રોટોકોલ વર્તણૂકો અને ખામી સહી હોય છે.

છ-પગલાની ડાયગ્નોસ્ટિક પ્રક્રિયા

ક્રમમાં આ દ્વારા કામ કરો. જેમ તમે ખામી ઓળખો કે તરત જ રોકો - બિનજરૂરી સ્વેપ સમયનો બગાડ કરો અને નવા ચલો રજૂ કરો.

પગલું 1 - પાવર પહેલાં દ્રશ્ય નિરીક્ષણ-ચાલુ.તિરાડો, પેનલની પાછળ ઘનીકરણ, PCB પર બર્ન માર્ક્સ અને વિસ્થાપિત અથવા કિંક્ડ રિબન કેબલ જુઓ. જો તમને શારીરિક નુકસાન જણાય, તો પાવર લાગુ કરશો નહીં. ટૂંકા જોડાણથી કેસ્કેડિંગ નુકસાન થઈ શકે છે જે મૂળ ખામી કરતાં વધુ ખર્ચાળ છે.

પગલું 2 - ઇનપુટ વોલ્ટેજ ચકાસો.મોડ્યુલના પાવર ઇનપુટ પિન પર મલ્ટિમીટરનો ઉપયોગ કરો. TFT પેનલ માટે લાક્ષણિક રેટ કરેલ વોલ્ટેજ 3.3V, 5V, અથવા 12V છે - તમારી ડેટાશીટ તપાસો. સ્પેકની બહાર 5% થી વધુ વાંચન તપાસની જરૂર છે. તૂટક તૂટક ખામીઓ માટે, ડેટાશીટના માન્ય સ્પષ્ટીકરણ સામે સપ્લાય રિપલને તપાસવા માટે ઓસિલોસ્કોપ ઉમેરો.

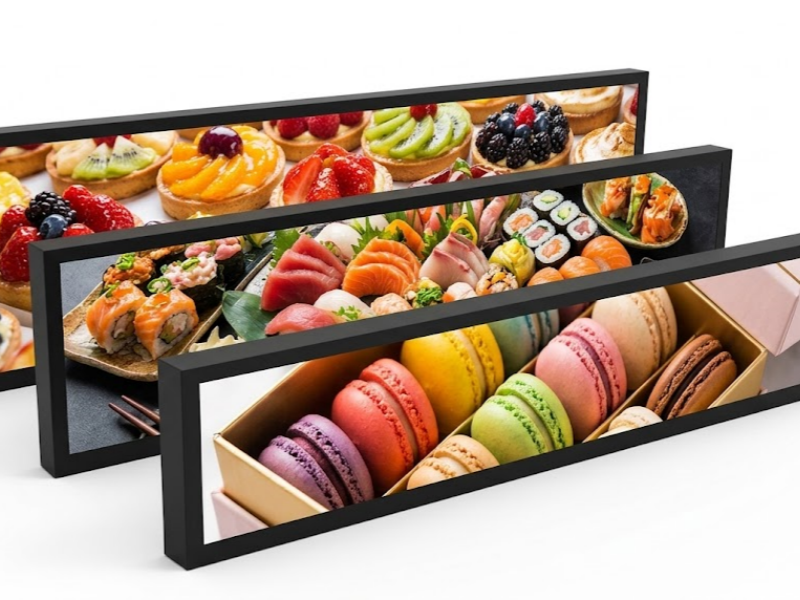

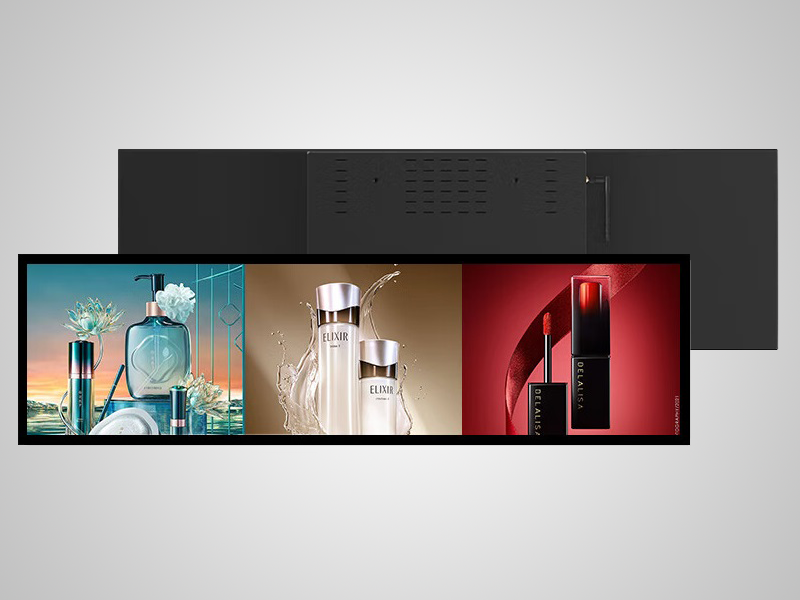

પગલું 3 - બેકલાઇટને અલગ કરો.ઝાંખા રૂમમાં, પેનલની સપાટી પર એક ખૂણા પર ફ્લેશલાઇટ ચમકાવો. જો તમે અસ્પષ્ટ છબી બનાવી શકો છો, તો પેનલ કાર્યરત છે અને ફક્ત બેકલાઇટ નિષ્ફળ ગઈ છે. આ સિંગલ ટેસ્ટ 10 સેકન્ડ - ની અંદર અડધા ડાયગ્નોસ્ટિક ટ્રીને દૂર કરે છે અને તેના પર સમાન રીતે સારી રીતે કાર્ય કરે છેબાર-ફોર્મેટ LCD ડિસ્પ્લેપ્રમાણભૂત લંબચોરસ પેનલ્સની જેમ.

પગલું 4 - પદ્ધતિસર કેબલ અને બોર્ડ સ્વેપ કરો.જાણીતી-સારી પરીક્ષણ પેટર્ન લોડ કરો. રિબન કેબલને ચકાસાયેલ કાર્યકારી એકમ સાથે બદલો. જો ખામી કેબલને અનુસરે છે, તો કેબલ સમસ્યા છે. જો તે બોર્ડ સાથે રહે છે, તો બોર્ડ આગળ છે. સૌથી ઓછા ખર્ચાળ, સૌથી વધુ સુલભ ઘટકને પહેલા બદલો.

પગલું 5 - સંચાર પ્રોટોકોલ તપાસો.બોર્ડ સ્વેપ પછી સફેદ સ્ક્રીન અથવા વિકૃત આઉટપુટ લગભગ હંમેશા રૂપરેખાંકન ભૂલ છે. ડેટાશીટ સામે બાઉડ રેટ (UART), SPI મોડ (CPOL/CPHA), અથવા I2C સરનામું ચકાસો. આ પગલામાં ખામીઓનો અપ્રમાણસર હિસ્સો છેકિઓસ્ક પ્રદર્શન વાતાવરણજ્યાં મોડ્યુલોને ક્ષેત્રમાં બદલવામાં આવે છે, ઘણીવાર અપૂર્ણ દસ્તાવેજીકરણથી.

પગલું 6 - બેન્ચ પર ફીલ્ડની સ્થિતિની નકલ કરો.એક ડિસ્પ્લે જે લેબમાં કામ કરે છે પરંતુ જમાવટમાં નિષ્ફળ જાય છે તે લગભગ હંમેશા થર્મલ અથવા વાઇબ્રેશન મૂળ કારણ ધરાવે છે. કનેક્ટર જે 22 ડિગ્રી પર સીમાંત છે તે 55 ડિગ્રી પર સંપૂર્ણપણે ખુલી શકે છે. બેન્ચ પરીક્ષણ દરમિયાન નિયંત્રિત ગરમી લાગુ કરો - ચોક્કસ તાપમાનથી ઉપર દેખાતી ખામી થર્મલ વિસ્તરણને સીધી મિકેનિઝમ તરીકે ઓળખે છે.

સમારકામ અથવા બદલો? એક નિર્ણય ફ્રેમવર્ક

સમારકામ અર્થમાં બનાવે છે જ્યારેખામી એક બદલી શકાય તેવા ઘટક - એક કેબલ, બેકલાઇટ એરે, ફર્મવેર અપડેટ - પર સ્થાનીકૃત છે મોડ્યુલ એ સિસ્ટમનો એક ભાગ છે જ્યાં રિપ્લેસમેન્ટ સોર્સિંગમાં નોંધપાત્ર ડાઉનટાઇમ અથવા ફરીથી ડિઝાઇનનો સમાવેશ થાય છે, અને સમારકામનો ખર્ચ નવા એકમ કરતાં સ્પષ્ટપણે ઓછો છે.

જ્યારે રિપ્લેસમેન્ટ વધુ અર્થમાં બનાવે છેઅનેક લક્ષણો એક સાથે દેખાય છે. ડિમ બેકલાઇટ, કનેક્ટર વેઅર અને ઇમેજ ઘોસ્ટિંગ એકસાથે દેખાવા એ સર્વિસ લાઇફના અંતનું વિશ્વસનીય સૂચક છે, એક પણ ઠીક કરી શકાય તેવી ખામી નથી. રિપ્લેસમેન્ટ એ પણ અર્થપૂર્ણ છે જ્યારે વર્તમાન મોડ્યુલ બહેતર સ્પષ્ટીકરણો - ઉચ્ચ બ્રાઇટનેસ, વ્યાપક ઓપરેટિંગ તાપમાન, બહેતર પ્રવેશ સુરક્ષા - ઓફર કરે છે જે ભવિષ્યના જાળવણી બોજને ઘટાડે છે.

કોઈપણ માર્ગ પર પ્રતિબદ્ધતા પહેલાં, આ પાંચ પ્રશ્નો દ્વારા કાર્ય કરો:

1. શું આ એકમની પ્રથમ નિષ્ફળતા છે, અથવા તે પહેલા નિષ્ફળ ગઈ છે?
2. શું ખામી એક જ, બદલી શકાય તેવા ઘટક સુધી મર્યાદિત છે?
3. શું સમારકામની કુલ કિંમત - ભાગો, મજૂરી અને ડાઉનટાઇમ - રિપ્લેસમેન્ટ ખર્ચથી સ્પષ્ટપણે નીચે રહે છે?
4. શું રીપેર થયેલ એકમ સિસ્ટમની બાકીની સેવા આવશ્યકતાઓ દ્વારા વાસ્તવિક રીતે ટકી રહેશે?
5. શું વર્તમાન રિપ્લેસમેન્ટ આ એપ્લિકેશન માટે અર્થપૂર્ણ રીતે વધુ સારી વિશિષ્ટતાઓ પ્રદાન કરે છે?

જો ત્રણ કે તેથી વધુ જવાબો બદલવાની તરફેણ કરે છે, તો તે સામાન્ય રીતે સ્પષ્ટ રસ્તો છે. સંપૂર્ણ બ્રાઉઝ કરોઉત્પાદન શ્રેણીઅથવાનિષ્ણાત સાથે વાત કરોસોર્સિંગ વિશે. છૂટક અને સંકેત સંદર્ભો માટે,રિટેલ સિગ્નેજ માટે કસ્ટમ LCD રૂપરેખાંકનોઘણીવાર સ્વેપ જેવા ડાયરેક્ટ લાઇક-ફોર-કરવા કરતાં વધુ સારી રીતે લાંબા ગાળાના અર્થશાસ્ત્ર પ્રદાન કરે છે.

નિવારક જાળવણી

• પર્યાવરણીય નિયંત્રણો:આયોજન માટે સૌથી ખરાબ-સ્થિતિઓનો ઉપયોગ કરીને મોડ્યુલના રેટ કરેલ તાપમાન અને ભેજની શ્રેણીમાં જમાવટ કરો. ઉચ્ચ-ભેજવાળા વાતાવરણમાં, ચકાસાયેલ IP રેટિંગ્સ સાથે સીલબંધ બિડાણ એ આવશ્યકતા છે, સાવચેતી નથી.
• પાવર મેનેજમેન્ટ:હાર્ડવેર સર્જ પ્રોટેક્શન સાથે રેગ્યુલેટેડ સપ્લાયનો ઉપયોગ કરો. મહત્તમ બ્રાઇટનેસ પર સતત બેકલાઇટ્સ ચલાવવાનું ટાળો - અનુકૂલનશીલ બ્રાઇટનેસ કંટ્રોલ ઉપયોગીતા પર દૃશ્યમાન અસર કર્યા વિના LED વસ્ત્રોને ઘટાડે છે.
• સુનિશ્ચિત નિરીક્ષણો:માસિક - કનેક્ટરની બેઠક તપાસો અને ઘનીકરણ માટે જુઓ. ત્રિમાસિક - ડાયગ્નોસ્ટિક ટેસ્ટ પેટર્ન ચલાવો અને લોડ હેઠળ સપ્લાય વોલ્ટેજ ચકાસો. વાર્ષિક - સપ્લાય રિપલ તપાસો અને ડિલેમિનેશન અથવા પોલરાઇઝર એજિંગ માટે ઓપ્ટિકલ સ્તરોનું નિરીક્ષણ કરો.

માટેસ્વ-સેવા ટર્મિનલઉચ્ચ-ટ્રાફિક વાતાવરણમાં સતત ચાલતી જમાવટ, ત્રિમાસિક તપાસ એ ઉચ્ચતમ-મૂલ્ય એક જાળવણી પ્રવૃત્તિ છે.સુપરમાર્કેટ વાતાવરણમાં વપરાતી ખેંચાયેલી LCD સ્ક્રીનભેજ અને સફાઈના રસાયણોના ચોક્કસ સંપર્કનો સામનો કરો કે જે પ્રમાણભૂત જાળવણી સમયપત્રક સંપૂર્ણપણે સંબોધિત કરી શકતું નથી.

વારંવાર પૂછાતા પ્રશ્નો

મારું એલસીડી સફેદ સ્ક્રીન બતાવે છે - શું પેનલ તૂટી ગઈ છે?

જરૂરી નથી. શારીરિક નુકસાન કરતાં સફેદ સ્ક્રીન વધુ વખત સંચાર અથવા પ્રારંભિક નિષ્ફળતા છે. મોડ્યુલની ડેટાશીટ સામે પ્રોટોકોલ રૂપરેખાંકન - બૉડ રેટ, SPI મોડ, અથવા I2C સરનામું - ચકાસો. આ ખાસ કરીને ફર્મવેર અપડેટ અથવા બોર્ડ સ્વેપ પછી સંબંધિત છે જ્યાં સેટિંગ્સ યોગ્ય રીતે સ્થાનાંતરિત ન થઈ શકે.

હું કેવી રીતે કહી શકું કે બેકલાઇટ અથવા LCD પેનલ નિષ્ફળ ગઈ છે?

ઝાંખા રૂમમાં એક ખૂણા પર સ્ક્રીનની સપાટી પર ફ્લેશલાઇટ ચમકાવો. જો તમે અસ્પષ્ટ છબી જોઈ શકો છો, તો પેનલ યોગ્ય રીતે આઉટપુટ ઉત્પન્ન કરી રહી છે અને માત્ર બેકલાઇટ નિષ્ફળ ગઈ છે. ફ્લેશલાઇટ હેઠળ બિલકુલ કોઈ ઇમેજ ન હોવાનો અર્થ એ છે કે ખામી પેનલ, ડ્રાઇવર બોર્ડ અથવા તેમની વચ્ચેના સિગ્નલ પાથમાં છે.

શું મોડ્યુલને બદલ્યા વિના ફ્લિકરિંગ ડિસ્પ્લેને ઠીક કરી શકાય છે?

મોટા ભાગના કિસ્સાઓમાં, હા. ફ્લિકરિંગ સામાન્ય રીતે છૂટક રિબન કેબલ, સીમાંત સોલ્ડર જોઈન્ટ અથવા વધુ પડતા સપ્લાય રિપલને કારણે થાય છે. કનેક્ટર્સને ફરીથી ગોઠવવા અને લોડ હેઠળ સપ્લાય વોલ્ટેજની સ્થિરતા ચકાસવાથી કોઈપણ ઘટક રિપ્લેસમેન્ટની જરૂર પડે તે પહેલાં મોટાભાગની ફ્લિકરિંગ ફરિયાદોનું નિરાકરણ થાય છે.

શું તે ડિસ્પ્લે પર પાવર કરવું સલામત છે જે ભેજના સંપર્કમાં આવ્યું છે?

ના. પાવર લાગુ કરતા પહેલા મોડ્યુલને ઓછી-ભેજવાળા વાતાવરણમાં સંપૂર્ણપણે સૂકવવા દો. ભીના ડિસ્પ્લે પર પાવર કરવાથી ઇલેક્ટ્રોડ કાટ અને શોર્ટ સર્કિટનું જોખમ રહે છે જે પેનલને કાયમી ધોરણે નુકસાન પહોંચાડી શકે છે.

શા માટે મારું પ્રદર્શન બેન્ચ પર કામ કરે છે પરંતુ ક્ષેત્રમાં નિષ્ફળ જાય છે?

તૂટક તૂટક ક્ષેત્ર-ફક્ત નિષ્ફળતાઓ લગભગ હંમેશા ઓપરેટિંગ તાપમાન પર થર્મલ વિસ્તરણ, કંપન-પ્રેરિત કનેક્ટર ઇન્ટરમિટેન્સી અથવા સ્ટાર્ટઅપ દરમિયાન ઘનીકરણને કારણે થાય છે. બેન્ચ પરીક્ષણ દરમિયાન વાસ્તવિક જમાવટ પર્યાવરણ - તાપમાન, કંપન, ભેજ - ની નકલ કરો. હાર્ડવેરની પસંદગી અંગે માર્ગદર્શન માટે કે જે માંગની સ્થિતિને વધુ સુસંગત રીતે સંભાળે છે,ઉચ્ચ-પ્રદર્શન LCD ડિસ્પ્લે વિકલ્પોની આ ઝાંખીસ્પષ્ટીકરણ તફાવતોને આવરી લે છે જે સૌથી મહત્વપૂર્ણ છે.

નિષ્કર્ષ

LCD મોડ્યુલ નિષ્ફળતાઓ વાંચી શકાય છે એકવાર તમે જાણો છો કે શું જોવું. ડાર્ક પેનલ, ફ્લિકરિંગ સ્ક્રીન, ગબડાયેલું આઉટપુટ - દરેક સંભવિત કારણોની વ્યવસ્થા કરી શકાય તેવી સૂચિ સાથે નકશા કરે છે, અને સંરચિત ડાયગ્નોસ્ટિક પ્રક્રિયા ઘટકોને રેન્ડમ બદલવા કરતાં વધુ ઝડપથી વાસ્તવિક ખામી શોધી કાઢે છે. આ જ પ્રક્રિયા તમને સ્પષ્ટપણે જણાવે છે કે ક્યારે રિપેર એનો કોર્સ ચાલે છે અને રિપ્લેસમેન્ટ એ સાચો જવાબ છે.

જો તાજેતરની નિષ્ફળતાએ તમારા કાર્યસૂચિમાં નવું હાર્ડવેર મૂક્યું હોય, તો અન્વેષણ કરોઆધુનિક વ્યાપારી એલસીડી સ્ક્રીન પરંપરાગત ડિસ્પ્લે વિકલ્પો સાથે કેવી રીતે તુલના કરે છે, અથવાતપાસ સબમિટ કરોતમારી ચોક્કસ એપ્લિકેશન આવશ્યકતાઓની ચર્ચા કરવા માટે.
